Stazione Di Energia Idrica Su Piccola Scala

La capacità di fornire energia in modo economico, pulito ed efficiente è fondamentale, per il successo delle stazioni di energia idrica su piccola scala, oggi, come lo era cinquant’anni fa.

Al momento, in Svezia ci sono circa 2000 stazioni di energia su piccola scala. Insieme, producono circa 4.3 TWh annui e la maggior parte di esse necessita di un’urgente aggiornamento tecnologico.

La compagnia tecnologica svedese BATEC AB supporta le necessità delle stazioni di energia idrica su piccola scala da più di 10 anni. Quando hanno bisogno di dispositivi di controllo affidabili e flessibili per ottimizzare la loro produzione, scelgono di usare i controllori Horner OCS.

Durante l’estate e l’autunno del 2013 BATEC ha lavorato alla modernizzazione dell’impianto di energia Arebergs a Tibro.

I loro obbiettivi erano due:

  • Semplificare le operazioni dell’impianto e la sua manutenzione
  • Aumentare la produzione

BATEC ha portato avanti un lavoro esteso nell’impianto, rendendolo totalmente automatizzato e fornendo un sistema efficace di controllo e monitoraggio via SMS, email e internet.

Niente di tutto ciò sarebbe stato possibile senza i controllori Horner all-in-one, che si trovano al centro del nuovo sistema.

  • XLT, XL4, XL7 and ZX: monitoraggio flusso dell’acqua e ottimizzazione della potenza di uscita.
  • XLe/XLT: Controllo del livello dell’acqua nella diga fuori dalla stazione di energia.
  • XL4/XL7: Raccolta di informazioni accurate dai generazioni e fornitura di mezzi di controllo efficaci.
  • ZX: Monitoraggio dello status della produzione e invio di resoconti e allarmi via SMS e email.

La comunicazione tra i vari controllori Horner è facilitata da Modbus e CAN bus.

Il monitoraggio e la supervisione del sistema tramite smartphone è resa possibile dal programma di visione Horner, Envision RV e TeamViewer

BATEC ha scelto i controllori Horner OCS per svariate ragioni:

  • La disponibilità di PLC, HMI e I/O tutti nella stessa unità
  • l’apertura ad espansioni del sistema tramite I/O esterni digitali e analogici
  • Facilità nella comunicazione tra unità (XK4e, XL7 e XL 10e)
  • Inserimento seriale dei dati storici
  • Resoconti degli impianti via SMS e email
  • Prezzo accessibile

La tecnologia Horner a controllo dei 3 generatori della stazione di energia Areberg

Schermate dei dati storici relativi alla produzione forniti da ZX

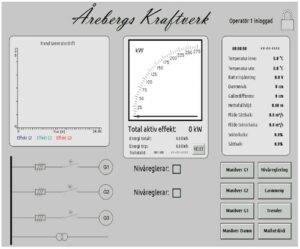

Schermata dello stato del generatore G1 fornita da ZX
